Isolatori per recinzioni elettriche

Un isolatore per recinzioni elettriche tiene separati filo, corda o nastro dal palo. Per sceglierlo, quindi, considera non solo la forma, ma anche il conduttore, il palo e la posizione nella recinzione. Gallagher spiega la funzione degli isolatori.

Qui sotto trovi indicazioni per scegliere gli isolatori per i pali intermedi, gli angoli e i punti in cui il conduttore deve passare a distanza. Controlla la compatibilità indicata per ogni articolo: un isolatore che assomiglia a un componente già presente non è necessariamente adatto allo stesso palo o conduttore.

Quale isolatore è adatto al conduttore e al palo?

Parti dal filo, dalla corda o dal nastro. Misura lo spessore della corda o la larghezza del nastro. Confronta la misura con i dati del prodotto, poi verifica il materiale del palo e il tipo di fissaggio. Non hai ancora scelto i pali? Guarda anche i pali per recinzioni da pascolo: alcuni hanno già gli occhielli di fissaggio.

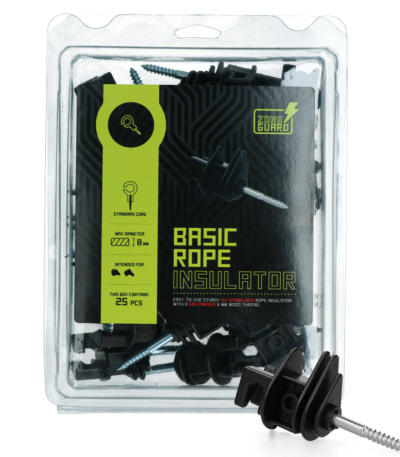

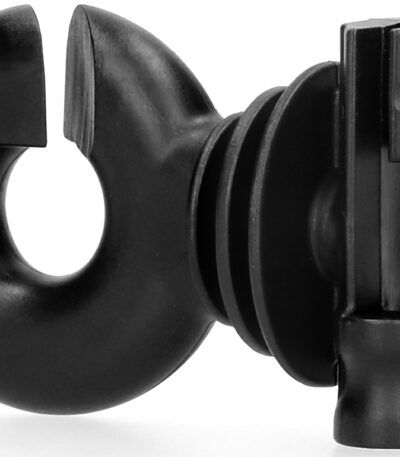

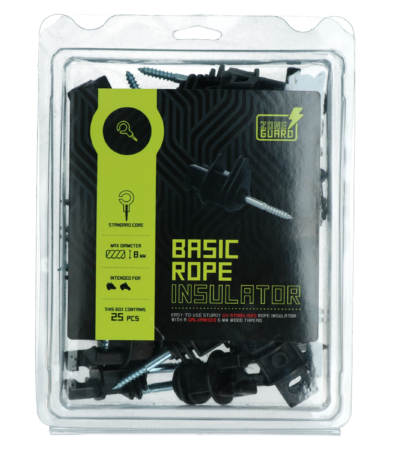

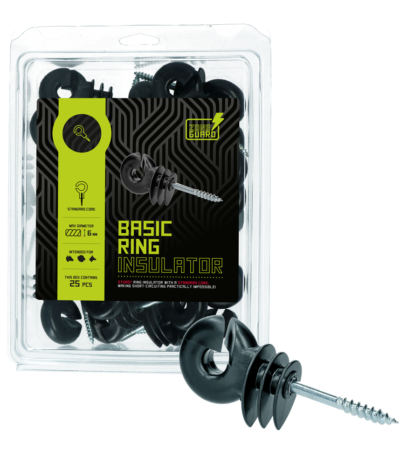

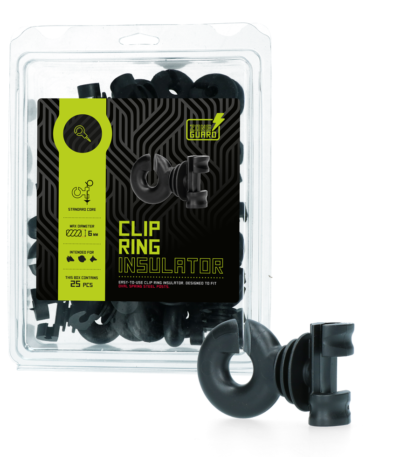

Per pali in legno con corda fino a 8 mm, l’isolatore ad anello con anima da 6 mm per corda fino a 8 mm, 25 pezzi – ZoneGuard è un esempio concreto. I 6 mm nel nome si riferiscono all’anima; la misura della corda indicata è fino a 8 mm. Per i pali ovali in acciaio ci sono, tra gli altri, l’isolatore ad anello per pali ovali in acciaio, 25 pezzi – ZoneGuard Clip e l’isolatore a ricciolo per palo ovale in acciaio – ZoneGuard. I dati visibili non indicano una misura massima del conduttore per questi due prodotti; non dedurla dalla misura di un altro isolatore ad anello.

Per il metallo, confronta anche il modo in cui viene fissato l’isolatore: il fissaggio su un punto di montaggio adatto è diverso da una versione destinata a una specifica forma di palo. I pali rotondi e ovali non richiedono sempre articoli diversi, perché esistono versioni che, secondo il produttore, sono adatte a entrambi. Questo però non dice nulla sulla compatibilità dei modelli mostrati qui. Guarda questo esempio del produttore per entrambe le forme di palo.

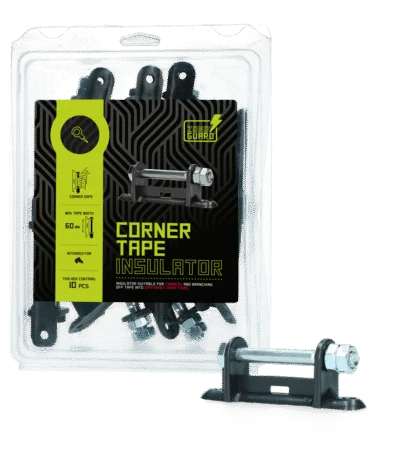

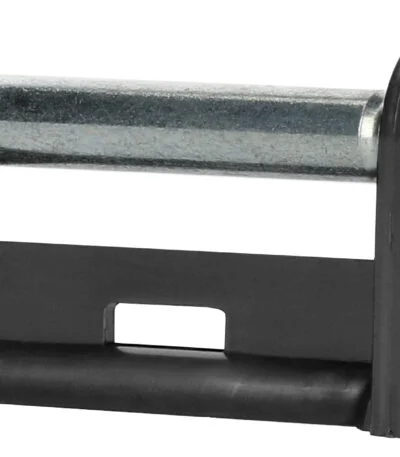

Scegliere gli isolatori per il nastro e per gli angoli

Se usi il nastro, controlla prima la larghezza massima ammessa. Poi confronta il modo in cui l’isolatore trattiene il nastro e verifica se è destinato a un palo intermedio o a un angolo. Anche se due versioni accettano la stessa larghezza di nastro, non svolgono necessariamente la stessa funzione in queste posizioni. Per la corda, invece, resta determinante lo spessore indicato; se manca una misura necessaria, la compatibilità non è ancora confermata.

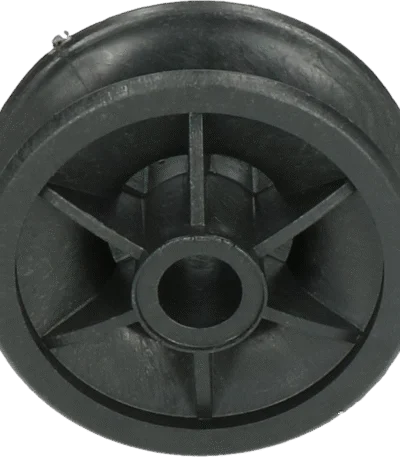

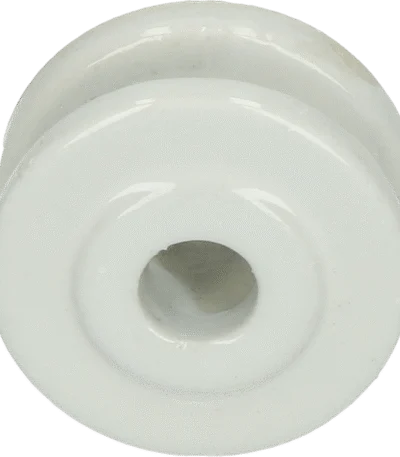

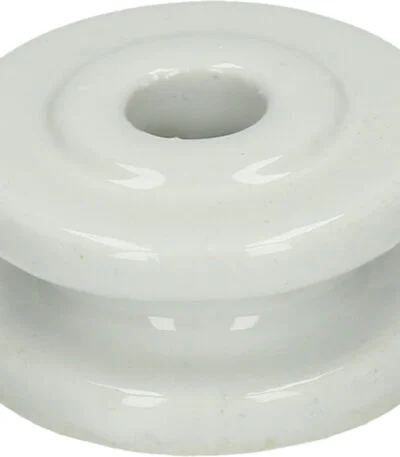

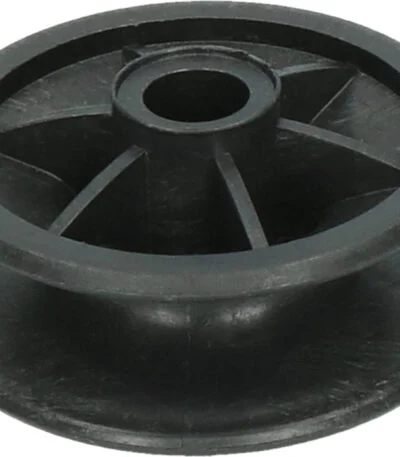

Per gli angoli occorre un conteggio separato per ogni linea di conduttore. Nell’assortimento visibile compare l’isolatore angolare in porcellana, diametro esterno 50 mm, bianco – ZoneGuard per un palo angolare in legno. C’è inoltre l’isolatore angolare rinforzato in plastica, diametro esterno 42 mm, nero – ZoneGuard. Secondo i dati dei prodotti, entrambi sono adatti a filo, corda e nastro. I 50 e 42 mm sono i diametri esterni degli isolatori, non le larghezze massime indicate per il nastro. Controlla quindi anche lo spazio disponibile e il fissaggio nel tuo angolo.

Quando scegliere un isolatore ad anello con distanziatore?

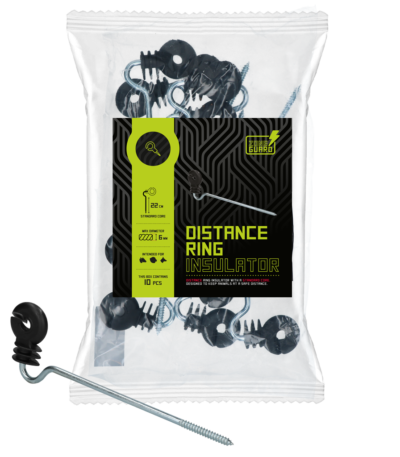

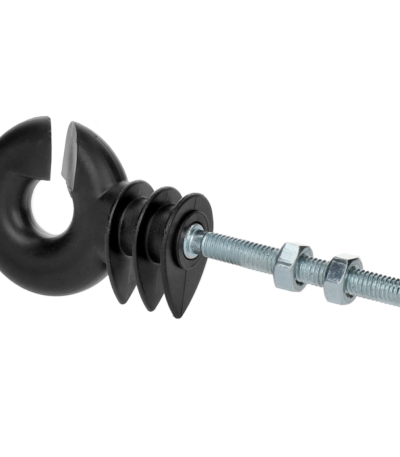

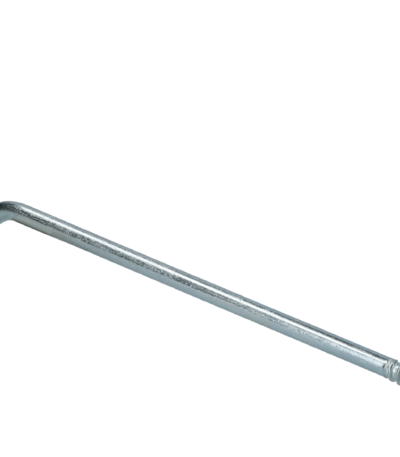

Se una linea deve passare più lontano da una recinzione esistente, valuta un isolatore distanziatore. L’isolatore ad anello con distanziatore, supporto da 22 cm, 10 pezzi – ZoneGuard è destinato a filo o corda. I 22 cm indicati sono la lunghezza del supporto, non necessariamente lo spazio libero tra il conduttore e la recinzione esistente. Verifica questo spazio nella tua configurazione, soprattutto in corrispondenza degli angoli e delle parti sporgenti. Non dedurre dalla lunghezza del supporto che sia adatto al nastro o a un determinato spessore massimo della corda.

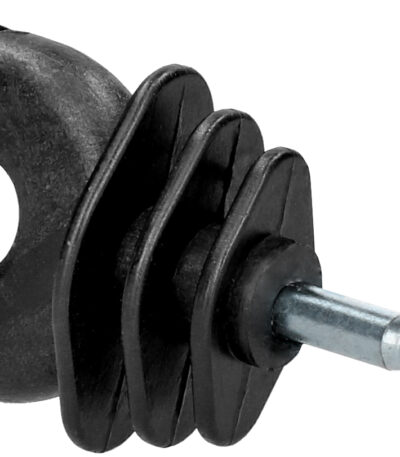

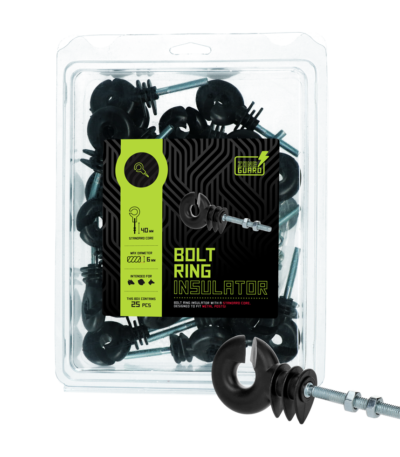

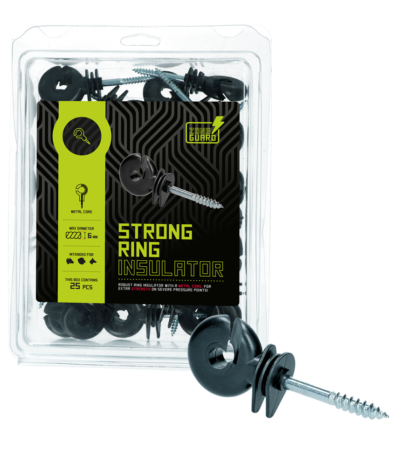

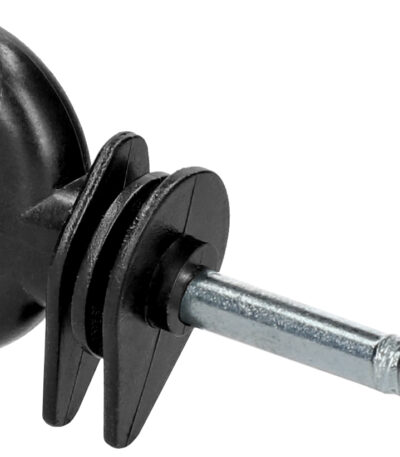

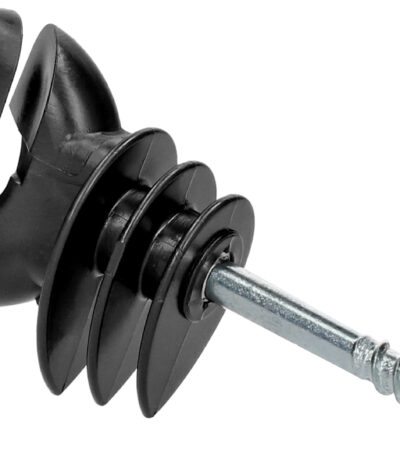

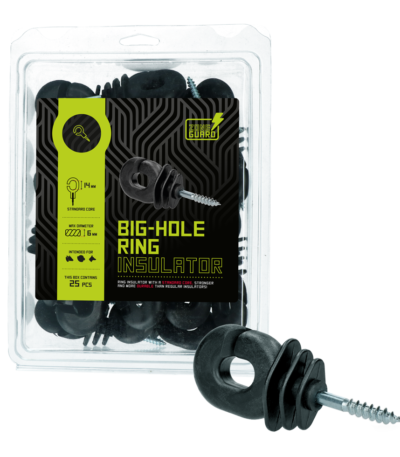

In un punto sottoposto a maggiori sollecitazioni puoi anche confrontare la struttura degli isolatori ad anello. L’isolatore ad anello con anima passante, nero, 25 pezzi – ZoneGuard Strong è destinato ai punti sottoposti a forti pressioni. L’isolatore ad anello nero senza anima passante, 25 pezzi – ZoneGuard, invece, non ha un’anima passante. Questa differenza costruttiva, da sola, non conferma quale versione sia adatta al tuo palo e al tuo conduttore.

Quanti isolatori servono?

Conta le linee su ogni palo e suddividi il conteggio per tipo di fissaggio. Per esempio, dodici pali intermedi in legno con due linee ciascuno di corda adatta richiedono 24 isolatori ad anello per quei pali intermedi. Se la confezione adatta contiene 25 pezzi, ne basta una. Conta separatamente pali in legno e in metallo, angoli e distanziatori; non contare un passaggio come un normale palo intermedio.

Per un passaggio servono anche componenti per aprire e chiudere la recinzione. A questo scopo, consulta maniglie per cancelli e passaggi. Se devi anche unire tratti di conduttore, guarda i componenti e accessori. Un connettore e un isolatore svolgono funzioni diverse.

Sostituire un isolatore danneggiato

Prima di procedere alla sostituzione, controlla il palo, il conduttore e la funzione del punto di fissaggio danneggiato. Fai attenzione a un bordo rotto, a un fissaggio allentato o a un morsetto che non si chiude più bene. Verifica anche che il conduttore passi ancora senza toccare il palo. Un isolatore nuovo non risolve il problema di un conduttore danneggiato o di un collegamento allentato.

Spegni l’elettrificatore prima di toccare un fissaggio o un conduttore danneggiato. Scegli il ricambio in base alla compatibilità, non solo alla foto. Dopo il lavoro, controlla la recinzione secondo le istruzioni del tuo sistema.
