Collegare il filo elettrico: pianificare e controllare la recinzione

Per collegare il filo elettrico, parti da un progetto. Segna sul disegno i conduttori, il passaggio, la posizione dell’elettrificatore e la messa a terra. Scegli componenti compatibili tra loro e, per i collegamenti e l’alimentazione, segui il manuale del modello esatto. Lavora sui collegamenti con l’alimentazione disattivata e, dopo l’accensione, controlla la recinzione con un tester per recinzioni elettriche.

Leggi la guida ↓Indice

Utile per questa guida

Questi prodotti sono legati agli argomenti di questa guida. Per ciascuno, scopri come si usa e a cosa prestare attenzione nella scelta.

Collegare il filo elettrico

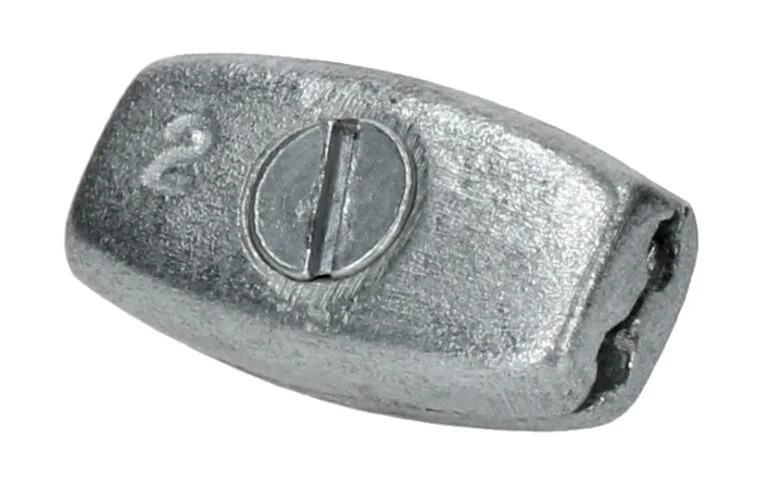

Connettori per filo elettrico fino a 2,5 mm, 10 pezzi – ZoneGuard Basic

Con questi connettori puoi unire due tratti di filo elettrico senza annodarne le estremità.

A cosa fare attenzione nella scelta Verifica che il filo non sia più spesso di 2,5 mm; questo non è il connettore indicato per corda o nastro.

€3,95

Vedi il prodotto →

Installare un punto di messa a terra

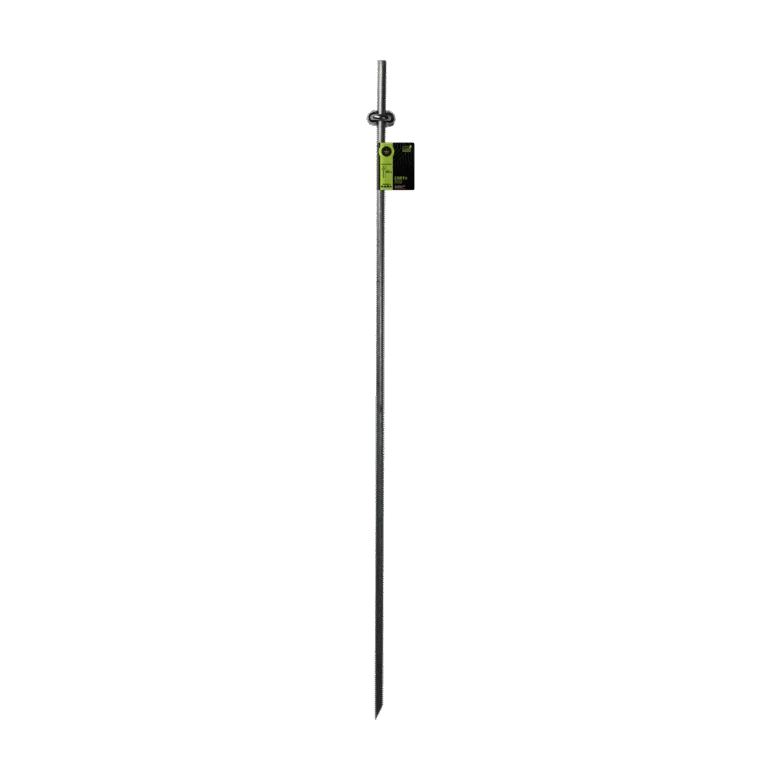

Picchetto di messa a terra zincato con morsetto, 1 m – ZoneGuard

Questo picchetto di terra è un componente del sistema di messa a terra ZoneGuard e dispone di un morsetto per il filo di terra.

A cosa fare attenzione nella scelta Verifica che il picchetto sia adatto al sistema di messa a terra scelto e, per il collegamento, segui il manuale del tuo elettrificatore.

€15,95

Vedi il prodotto →

Pianificare il filo elettrico in base agli animali e al terreno

Immagina, come esempio, un pascolo per cavalli con un ingresso dal cortile della proprietà. Disegna dall’alto il confine del terreno, l’ingresso, gli angoli, le recinzioni esistenti, la vegetazione e i dislivelli. Segna i punti in cui altre persone possono camminare lungo la recinzione. Annota quali animali vuoi tenere all’interno e se vuoi anche impedire l’ingresso ad animali dall’esterno. Questo esempio non stabilisce un numero standard di linee né un’altezza standard dei fili.

Segna l’inizio e la fine del tracciato, ogni cambio di direzione e i due lati del passaggio. Disegna i tratti rettilinei che li collegano. Indica sullo schema anche la posizione dell’elettrificatore, l’alimentazione disponibile e il sistema di messa a terra. Tieni distinta la messa a terra dal collegamento ai conduttori. La panoramica delle recinzioni di Farmora mostra quali gruppi di componenti devi scegliere separatamente.

Il tracciato confina con una strada o un sentiero accessibile al pubblico? Prima di installare i pali, verifica presso il tuo comune le regole applicabili in quel luogo. Il regolamento locale di Maassluis, per esempio, contiene disposizioni sul filo elettrico vicino a un luogo pubblico; non puoi applicarle automaticamente a un altro comune.

Scegliere conduttori, fissaggi e alimentazione

Il nastro elettrico è piatto e ben visibile. La corda elettrica è rotonda e più spessa di un filo elettrico sottile in materiale plastico. Per filo elettrico si può intendere anche un filo interamente metallico. Nei nastri e nelle corde in materiale plastico, e in alcuni fili dello stesso materiale, l’impulso passa attraverso conduttori metallici incorporati; nel filo interamente metallico è il filo stesso a condurre. Gallagher descrive la struttura del filo elettrico in materiale plastico. La forma e il numero dei conduttori metallici, da soli, non indicano quale sia la resistenza: confronta le specifiche della versione scelta.

Per il pascolo dei cavalli, un nastro largo è in genere più visibile di un filo sottile in materiale plastico o metallico. Anche la corda è più visibile di un filo sottile. Valuta il colore rispetto allo sfondo e l’intera recinzione: lungo una recinzione esistente e ben visibile, una linea di corda adatta può essere una scelta diversa rispetto a un tratto aperto. Gallagher tratta la visibilità delle recinzioni per cavalli; il LICG sconsiglia il filo spinato intorno a un pascolo per cavalli.

Le seguenti misure e caratteristiche dichiarate si riferiscono alle singole pagine di Farmora per il nastro, la corda e il filo zincato. Non valgono per tutte le versioni di questi materiali.

Una resistenza dichiarata più bassa significa meno resistenza nel singolo conduttore, ma non permette di prevedere la tensione che misurerai sull’intera recinzione. Contano anche i collegamenti e il resto dell’impianto. Se manca un valore necessario, chiedi le specifiche della versione esatta.

Per preparare l’elenco dei materiali, somma la lunghezza di ogni linea prevista. Se il tracciato del pascolo dell’esempio è lungo 90 metri e prevedi due linee, la lunghezza di base è 180 metri. Tieni conto anche degli angoli, del passaggio e dei collegamenti del tuo progetto; non è un elenco di acquisto fisso. Verifica in ogni posizione che isolatore, tenditore e connettore siano adatti alla larghezza del nastro oppure allo spessore e al materiale della corda o del filo. Distingui tra tratto rettilineo, angolo e passaggio.

Quando confronti gli elettrificatori, annota la lunghezza del tracciato, il numero di linee, la vegetazione e l’alimentazione elettrica disponibile. Per batteria, rete elettrica o alimentazione solare, non dare per scontato che vada bene un collegamento qualsiasi: verifica nel manuale del modello scelto quali alimentazioni e accessori sono consentiti.

Collegare il filo elettrico in corrispondenza di cancelli e passaggi

All’ingresso, disegna dove la maniglia chiude l’apertura, dove rimane quando il cancello è aperto e come viene collegata elettricamente la parte sul lato opposto. Scegli maniglia, ancoraggio del cancello e collegamento adatti al conduttore e all’apertura scelti. La parte successiva della recinzione deve restare in tensione anche con il cancello aperto? Prevedi a questo scopo un cavo isolato separato e adatto sotto il passaggio. Questo cavo svolge una funzione diversa dalla maniglia del cancello e non è il cavo di messa a terra dell’elettrificatore, come risulta anche dalla spiegazione di Gallagher sui cancelli.

Tieni il manuale della tua marca e del tuo modello accanto allo schema. Individua il collegamento per la recinzione, quello separato per la messa a terra, l’alimentazione consentita e le indicazioni sul luogo di montaggio. Non basarti soltanto sul colore dei cavi. Il manuale degli elettrificatori Horizont farmer AN indica questi collegamenti, ma non è uno schema di collegamento per altri modelli.

1. Con l’alimentazione disattivata, monta pali, isolatori, conduttori e componenti del cancello secondo il sistema scelto.
2. Collega il sistema di messa a terra al terminale previsto, come prescritto dal manuale dell’elettrificatore.
3. Collega i conduttori al terminale previsto usando materiali di collegamento adatti. Per eventuali linee aggiuntive, segui anche le istruzioni dei componenti.
4. Verifica che i collegamenti non siano stati scambiati e che nessun conduttore tocchi un palo, una parte della recinzione o la vegetazione. Prova il passaggio mentre l’elettrificatore è ancora spento: si apre abbastanza e la parte libera resta fuori dal percorso? Accendi poi l’elettrificatore seguendo il suo manuale.

Se non riesci a identificare con certezza un collegamento o una fonte di alimentazione consentita, non accendere l’elettrificatore. Chiedi aiuto al produttore o a un installatore qualificato.

Misurare la tensione della recinzione dopo l’installazione

Usa un tester per recinzioni elettriche secondo le sue istruzioni. Misura all’inizio di un conduttore, prima e dopo il passaggio e più avanti. Annota la data, le condizioni meteorologiche, la lettura con l’unità di misura, lo strumento usato e quali parti erano collegate. Confronta i valori con le indicazioni per il tuo elettrificatore e il tuo impiego. Una spia sull’elettrificatore non sostituisce una misurazione sulla recinzione. Gallagher spiega perché controllare la tensione sulla recinzione; il manuale del voltmetro Gallagher descrive come le misurazioni nei vari tratti aiutino a cercare un problema.

Questo è un giro di misurazioni fittizio lungo la linea del pascolo dell’esempio. I valori non sono valori obiettivo.

In questo caso, il collegamento presso il cancello merita attenzione; le misurazioni non dimostrano che il cancello stesso sia difettoso. Controlla anche che il cancello si chiuda e che i conduttori non tocchino ostacoli. Se, secondo il tuo progetto, la parte oltre il cancello deve funzionare quando questo è aperto, misura anche in quella situazione. Usa il tester, non la mano. Non fare affidamento sulla recinzione per contenere gli animali se non funziona come previsto.

Tensione bassa sul filo elettrico: cercare la causa

Un valore basso ovunque

Annota marca, modello e tipo di alimentazione dell’elettrificatore e consulta le indicazioni di stato visibili seguendo il manuale. Una pila, una batteria ricaricabile e un collegamento alla rete elettrica richiedono controlli diversi. La guida ai controlli di AKO distingue tra una misurazione sulla recinzione collegata e una misurazione separata all’uscita dell’elettrificatore. Una lettura bassa sul filo, da sola, non dimostra che l’elettrificatore sia guasto. Per scollegare i collegamenti o misurare all’uscita, segui le istruzioni dell’elettrificatore e del tester; spegni l’elettrificatore prima di scollegare qualcosa. Fai valutare da un professionista un sospetto problema dell’alimentazione di rete.

Un calo dopo un collegamento

Ispeziona il tratto tra i punti di misura. Cerca piante che toccano il conduttore, materiale a terra, tratti allentati, fissaggi lenti e danni agli isolatori o ai collegamenti. Presso un cancello, controlla il collegamento con il tratto successivo; anche il cavo di alimentazione tra l’elettrificatore e la recinzione potrebbe richiedere attenzione. AKO cita questi punti per il controllo di una recinzione. Un problema visibile non è necessariamente l’unica causa.

Se devi riparare o prolungare una linea, spegni prima l’elettrificatore. Scegli un connettore adatto al materiale e alla misura e segui le istruzioni del componente. Controlla anche il contatto elettrico tra i conduttori metallici. AKO distingue tra connettori per filo, corda e nastri di diverse larghezze e sconsiglia i nodi come collegamento elettrico. Segna i collegamenti sul tuo schema, così potrai misurare prima e dopo ciascuno di essi in seguito. Un’altra bobina di conduttore non è automaticamente la soluzione a un valore basso.

Valutare la messa a terra

La messa a terra fa parte del circuito elettrico quando la recinzione viene toccata. Secondo AKO, è importante che il picchetto di terra abbia un buon contatto con il terreno, mentre il terreno asciutto conduce male. Annota le condizioni del terreno e osserva se il collegamento di messa a terra visibile sembra danneggiato o allentato. Una misurazione sul filo non è una verifica della messa a terra e, da sola, non dimostra che ci sia un problema di messa a terra. Il manuale del voltmetro Gallagher descrive a questo scopo una misurazione separata in condizioni diverse. Segui esclusivamente la procedura prevista per il tuo strumento e il tuo impianto, oppure chiedi aiuto a una persona esperta.

Dopo una modifica, misura di nuovo negli stessi punti e annota che cosa è cambiato. Chiedi aiuto al produttore, a un installatore o a uno specialista di recinzioni se i valori restano bassi, un collegamento sembra danneggiato o non sei certo di poter eseguire una misurazione all’uscita o una verifica della messa a terra. Fornisci lo schema, gli appunti sulle misurazioni, la marca e il modello, il tipo di alimentazione e le parti collegate per ciascuna misurazione.
