Bassa tensione sul filo elettrificato: segui i controlli del manuale
La tensione sul filo elettrificato è più bassa del previsto? Cerca prima la marca e il modello dell’elettrificatore e prendi il relativo manuale. Cerca problemi visibili ed effettua le misurazioni solo con un tester adatto alle recinzioni elettriche. Annota dove misuri: un solo valore basso non ti dice ancora quale componente sia la causa. La scheda di controllo AKO mostra che il controllo successivo dipende dal risultato precedente.
Indice
- Prodotti per questa guida
- Cosa puoi controllare in sicurezza prima di misurare
- Misurare la tensione e annotare i punti di misura
- Controllare l’alimentazione e i collegamenti della recinzione
- Controllare la vegetazione e i conduttori lungo la recinzione
- Controllare la messa a terra secondo il manuale
- Quando interrompere i controlli e chiedere aiuto
Utile per questa guida
Questi prodotti sono legati agli argomenti di questa guida. Per ciascuno, scopri come si usa e a cosa prestare attenzione nella scelta.
Tendere un filo allentato

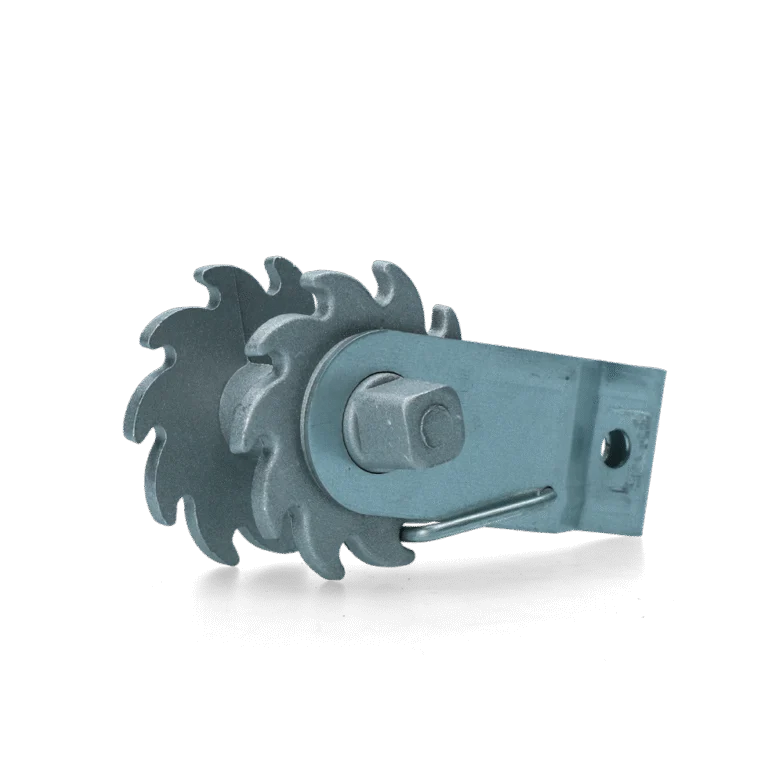

Tenditore per filo con ingranaggio in alluminio e zinco – ZoneGuard
Con questo tenditore puoi mettere in tensione un filo della recinzione se durante il controllo trovi un tratto allentato.
A cosa fare attenzione nella scelta Spegni l'apparecchio secondo il manuale prima di regolare il filo.
Sostituire un isolatore danneggiato
Isolatore ad anello nero senza anima passante, 25 pezzi – ZoneGuard
Questo isolatore ad anello offre un punto di fissaggio al conduttore lungo i pali se un isolatore esistente risulta danneggiato.
A cosa fare attenzione nella scelta Verifica che questa versione sia adatta ai tuoi pali e al conduttore.
Ripristinare il collegamento al filo

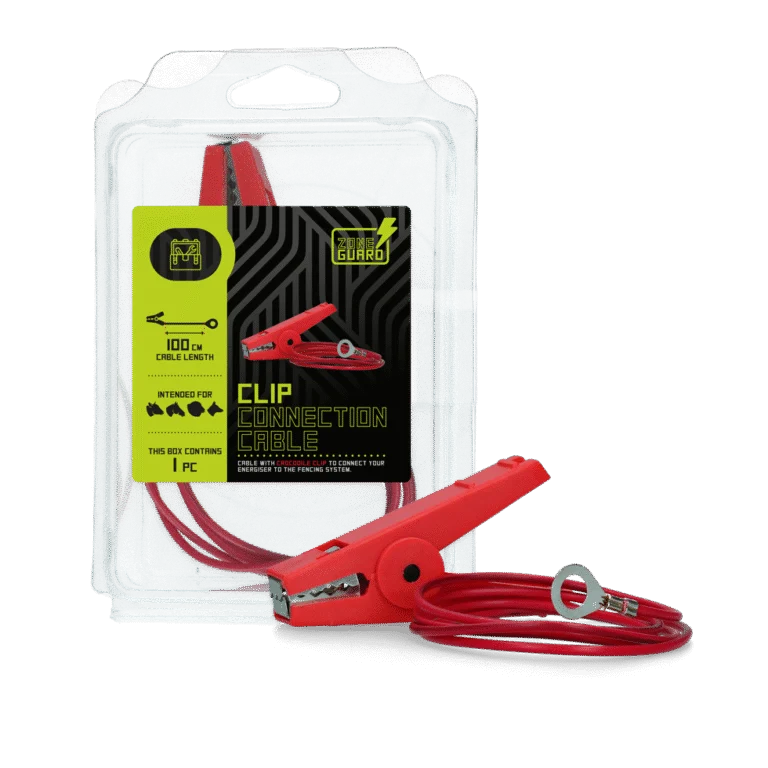

Cavo di collegamento per filo e nastro con pinza a coccodrillo, 100 cm – ZoneGuard
Questo cavo di collegamento unisce l'elettrificatore al filo o al nastro se è proprio quel collegamento a dover essere sostituito.
A cosa fare attenzione nella scelta Verifica che il morsetto a coccodrillo sia adatto al tuo punto di collegamento e che 100 cm siano sufficienti.
I tuoi dati
Cosa puoi controllare in sicurezza prima di misurare
Osserva a distanza le indicazioni dell’apparecchio e percorri il tracciato della recinzione. Vedi vegetazione a contatto con il conduttore, un ramo sul filo o un filo a terra? Annota il punto. Non usare il contatto diretto o una scintilla provocata da te come prova. Una spia accesa sull’apparecchio non sostituisce una misurazione sulla recinzione. Anche gli isolatori e i collegamenti danneggiati meritano attenzione; sono citati nel manuale dei Gallagher MBS1800i e MBS2800i.
Devi intervenire sul filo, su un collegamento o sulla vegetazione? Spegni prima l’apparecchio come indicato nel suo manuale. Se un cavo o l’apparecchio presenta danni visibili, interrompi l’uso e chiedi aiuto a un esperto.
Misurare la tensione e annotare i punti di misura

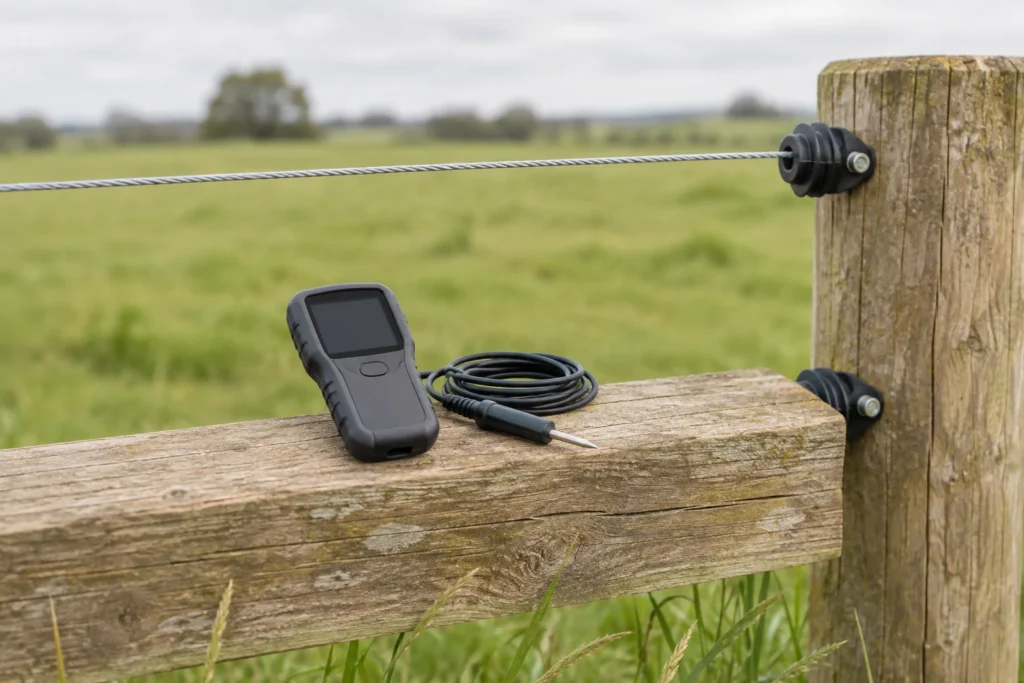

Usa un tester adatto alle recinzioni che mostri un valore in volt (V) o kilovolt (kV). Per il contatto con il filo e il riferimento a terra, segui le istruzioni del tuo tester. Il voltmetro digitale Gallagher, per esempio, usa un picchetto di terra quando si misura sul filo. Un tester che mostra solo spie non fornisce un numero da inserire nella scheda delle misure.
Inizia da un punto accessibile all’inizio della recinzione collegata. Misura poi in punti riconoscibili lungo lo stesso conduttore, per esempio prima e dopo un passaggio. Annota ogni volta il punto, il valore visualizzato e l’unità di misura. Usa lo stesso tester e lo stesso metodo di misura se vuoi confrontare i valori.
| Punto di misura | Valore | Unità | Osservazione o controllo successivo |
|---|---|---|---|
| Inizio della recinzione | Non ancora misurato | V o kV | Annota l’indicazione dell’apparecchio |
| Prima del passaggio | Non ancora misurato | V o kV | Controlla il collegamento |
| Dopo il passaggio | Non ancora misurato | V o kV | Confronta solo dopo entrambe le misurazioni |
| Più avanti lungo il conduttore | Non ancora misurato | V o kV | Controlla la vegetazione e gli isolatori |
Non hai un tester adatto? Lascia vuoto il valore: un dato mancante non equivale a zero. Se due valori effettivamente misurati sono diversi, confrontali solo se hanno la stessa unità di misura. Puoi calcolare la differenza sottraendo il valore successivo da quello precedente. Questa differenza indica un punto da controllare, ma non dimostra quale componente sia guasto. Se il tester mostra zero, registralo invece come misurazione e verifica secondo le istruzioni del tester se la misura è valida.
Controllare l’alimentazione e i collegamenti della recinzione
Verifica che tipo di alimentazione usa il tuo apparecchio e cosa significano le indicazioni secondo il suo manuale. I Gallagher MBS1800i e MBS2800i, per esempio, hanno indicazioni distinte per l’alimentazione e i guasti della recinzione; non attribuire lo stesso significato alle indicazioni di un altro modello. Controlla se i collegamenti e i passaggi presentano danni visibili, senza intervenire su un collegamento quando l’apparecchio è acceso. Una misurazione su una recinzione collegata non può essere automaticamente equiparata a una prova dell’apparecchio con il cavo di alimentazione della recinzione scollegato. Per una prova separata di questo tipo, segui esclusivamente le istruzioni precise del manuale e chiedi aiuto se non puoi eseguire le operazioni necessarie in sicurezza. Manuale Gallagher; scheda di controllo AKO.
Controllare la vegetazione e i conduttori lungo la recinzione
Controlla soprattutto il tratto in cui hai annotato valori di misura diversi. Cerca vegetazione, un conduttore allentato o spezzato, isolatori danneggiati e collegamenti che sembrano allentati. Sono punti da controllare, non una diagnosi basata soltanto su una differenza di tensione. La scheda di controllo AKO indica questi punti durante l’ispezione della recinzione.
Annota prima ciò che trovi. Se poi sei riuscito a risolvere qualcosa in sicurezza con l’apparecchio spento, misura di nuovo negli stessi punti. Non sostituire un componente solo perché più avanti viene visualizzato un valore diverso.
Controllare la messa a terra secondo il manuale
Controlla dall’esterno se il collegamento a terra è visibilmente allentato o danneggiato. Per valutare la messa a terra, il manuale può prevedere una prova separata in cui la recinzione viene sottoposta a carico. La configurazione e la valutazione indicate nella scheda di controllo AKO non sono intercambiabili con quelle dei Gallagher MBS1800i e MBS2800i. Usa quindi solo le istruzioni per il tuo apparecchio e fai eseguire la prova da altri se non puoi farla in sicurezza.
Fai attenzione anche a ciò che mostra realmente il display. Su questi due modelli Gallagher, la lettura della tensione di terra può indicare zero quando manca la terra di riferimento separata. In quel caso, il valore sul display non prova di per sé che la messa a terra sia adeguata. Annota quale misurazione hai effettuato e con quale configurazione di misura.
Quando interrompere i controlli e chiedere aiuto
Fermati se non riesci a identificare l’apparecchio, non puoi effettuare la misurazione necessaria, vedi danni al cavo o all’apparecchio, oppure se per il passo successivo devi aprire apparecchiature o esaminare collegamenti elettrici che non puoi gestire in sicurezza. Finché la causa non è chiara, non affidarti soltanto a una spia come prova del corretto funzionamento della recinzione. Il manuale Gallagher affida la riparazione degli apparecchi citati a personale di assistenza autorizzato.
Comunica a chi ti aiuta la marca e il modello, il manuale usato, il tipo di tester, i punti di misura e tutti i valori letti con la relativa unità. Indica anche quale prova non hai eseguito. Così nessuno dovrà interpretare una misura mancante come zero.
