Alimentare un recinto elettrico con un pannello solare
Guida pratica
Alimentare un recinto elettrico con un pannello solare
In breve: non scegliere subito un pannello solare: cerca prima il manuale del tuo elettrificatore. Deve indicare quale alimentazione e quale configurazione solare sono adatte al tuo modello. Pannello, regolatore di carica e batteria devono poi essere compatibili tra loro. A volte i componenti sono già integrati in un elettrificatore solare completo. Due diversi schemi e istruzioni Gallagher mostrano perché non puoi semplicemente adottare i collegamenti previsti per un altro kit.
Indice
- Prodotti per questa guida
- Rete elettrica, spostamenti e controlli: quando conviene l’alimentazione solare?
- Abbinare pannello, regolatore di carica, batteria ed elettrificatore
- Consumo, batteria, posizione e stagione come base per il dimensionamento
- Posizionare il pannello considerando ombra, protezione e ispezione
- Collegare l’impianto solare secondo le istruzioni del produttore
- Distinguere i problemi di carica da quelli del recinto
Utile per questa guida
Questi prodotti sono legati agli argomenti di questa guida. Per ciascuno, scopri come si usa e a cosa prestare attenzione nella scelta.
Un elettrificatore con pannello solare

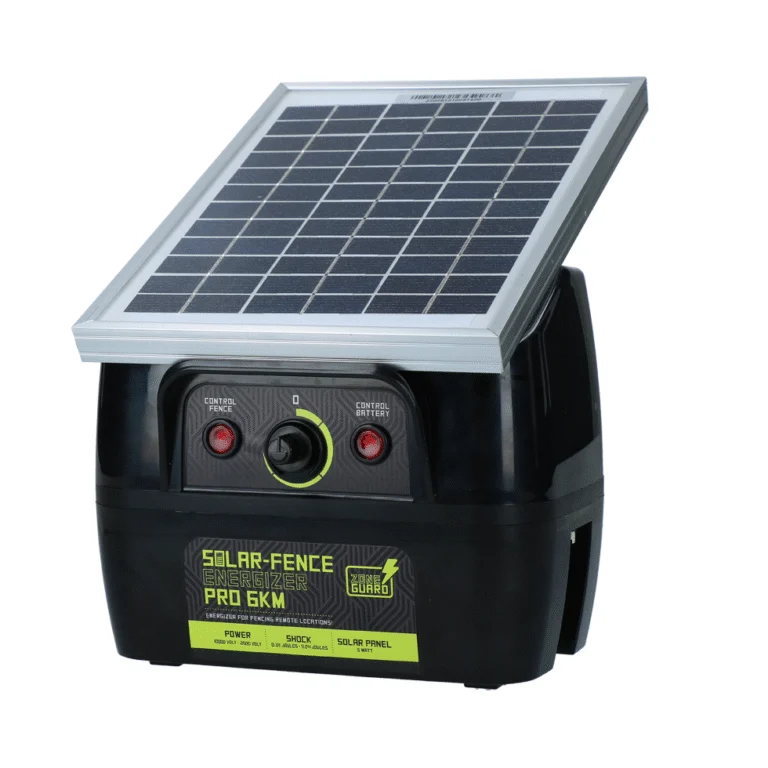

Elettrificatore per recinti elettrici a energia solare con pannello solare da 5 W – ZoneGuard Solar-Fence Energizer Pro 6 km
Per un recinto senza presa elettrica, questo elettrificatore con un pannello solare da 5 W è una possibilità.
A cosa fare attenzione nella scelta Controlla che l’elettrificatore sia adatto al tuo recinto e che il pannello riceva luce sufficiente nel luogo scelto.
Controllare il recinto separatamente

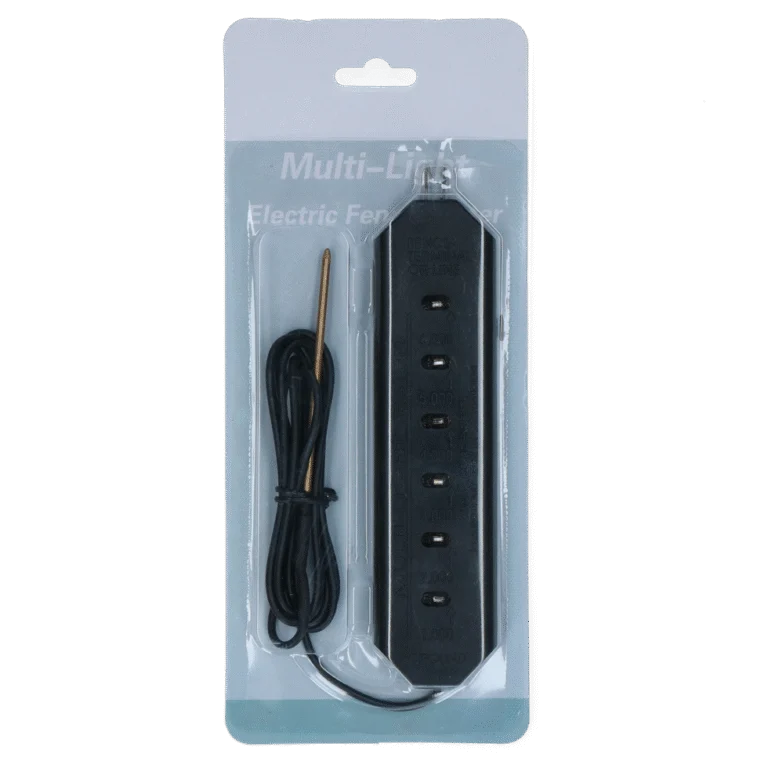

Tester per recinzioni elettriche con 6 livelli LED – ZoneGuard Multilight
Con questo tester puoi controllare il livello di tensione indicato sia presso l’elettrificatore sia in punti più lontani del recinto.
A cosa fare attenzione nella scelta Misura in più punti lungo il recinto, perché un indicatore di carica non dice cosa succede sul filo più lontano.
Annota quindi marca e modello dell’elettrificatore, i dati della batteria e del pannello e il modello di un eventuale regolatore di carica separato. Non hai una combinazione confermata? Chiedi al produttore o al fornitore una configurazione adatta prima di collegare i componenti.
Rete elettrica, spostamenti e controlli: quando conviene l’alimentazione solare?
Se nel luogo in cui il recinto rimane fisso è disponibile un collegamento adatto alla rete elettrica, confronta prima questa possibilità con l’alimentazione solare. Per un recinto in un luogo isolato o che viene spostato regolarmente, un impianto solare può essere più pratico, a condizione che tu possa posizionare bene il pannello ogni volta e continuare a controllare l’alimentazione.
- Posizione fissa: quali modalità di alimentazione supporta l’elettrificatore e dove può essere collocato secondo il manuale?
- Luogo isolato: c’è spazio sufficiente per un pannello che non resti a lungo in ombra?
- Recinto mobile: puoi trasportare, fissare e ispezionare in sicurezza il pannello e gli altri componenti?
L’alimentazione solare non sostituisce il controllo del recinto. Un indicatore di carica non ti dice automaticamente quale sia la tensione sul filo più lontano. Gallagher consiglia di testare il recinto separatamente. Per una panoramica più ampia dei componenti per recinti puoi consultare anche la sezione recinzioni di Farmora; la panoramica di una categoria non conferma la compatibilità dei singoli componenti.
Abbinare pannello, regolatore di carica, batteria ed elettrificatore
- Pannello solare: fornisce energia elettrica quando c’è luce sufficiente. Controlla quali caratteristiche del pannello sono ammesse dal regolatore di carica.
- Regolatore di carica: gestisce la carica della batteria. Verifica se è integrato o se serve un componente separato.
- Batteria: immagazzina energia per l’elettrificatore. Controlla quali batterie e modalità di carica consente il produttore.
- Elettrificatore: alimenta il recinto tramite una fonte adatta a questo modello. Controlla il collegamento all’alimentazione prescritto.
La differenza tra i kit è concreta: per Gallagher S220 e S230, il pannello con regolatore integrato non deve essere collegato direttamente all’elettrificatore indicato. Un altro kit di fissaggio Gallagher per B100, B200 e B300 descrive invece collegamenti all’elettrificatore. Solo le istruzioni del kit esatto stabiliscono cosa fare. Confronta le istruzioni per S220 e S230 con quelle dello specifico kit di fissaggio.
| Componente | Annota | Chiedi o cerca |
|---|---|---|
| Elettrificatore | Marca, modello, alimentazione ammessa e consumo per ciascuna modalità di funzionamento | Quale configurazione solare supporta questo modello? |
| Batteria | Tipo, tensione e capacità | La batteria è adatta sia all’elettrificatore sia alla modalità di carica? |
| Pannello | Modello e caratteristiche elettriche | Il pannello è adatto al regolatore di carica? |
| Regolatore di carica | Modello oppure indicazione che è integrato | Quali batterie, caratteristiche del pannello e impostazioni sono ammesse? |
Con un regolatore separato, i limiti per il pannello e la batteria dipendono dal modello. Il manuale di installazione di un regolatore di carica Victron ne è un esempio, non un manuale valido per tutti i regolatori.
Consumo, batteria, posizione e stagione come base per il dimensionamento
Il valore in watt riportato sul pannello non indica per quanto tempo il tuo recinto potrà continuare a funzionare. Per una valutazione, considera insieme il consumo nella modalità scelta, i dati della batteria, il regolatore di carica, la posizione del pannello e il periodo di utilizzo desiderato. Per il modello S230, per esempio, Gallagher indica sia un elettrificatore B200 sia un pannello, una batteria AGM e consumi della batteria diversi a seconda della modalità. Questi dati descrivono quella combinazione, non la tua.
Comunica al produttore o al fornitore anche se il recinto deve funzionare solo durante la stagione del pascolo oppure in un periodo con meno ore di luce. Alberi, edifici, nuvole e una minore altezza del sole in inverno possono limitare la produzione di energia. Chiedi una valutazione per il luogo e il periodo previsti, senza presumere un numero di giorni di funzionamento senza sole basandoti solo sulla potenza del pannello. Victron illustra queste cause di una ridotta produzione di energia solare.

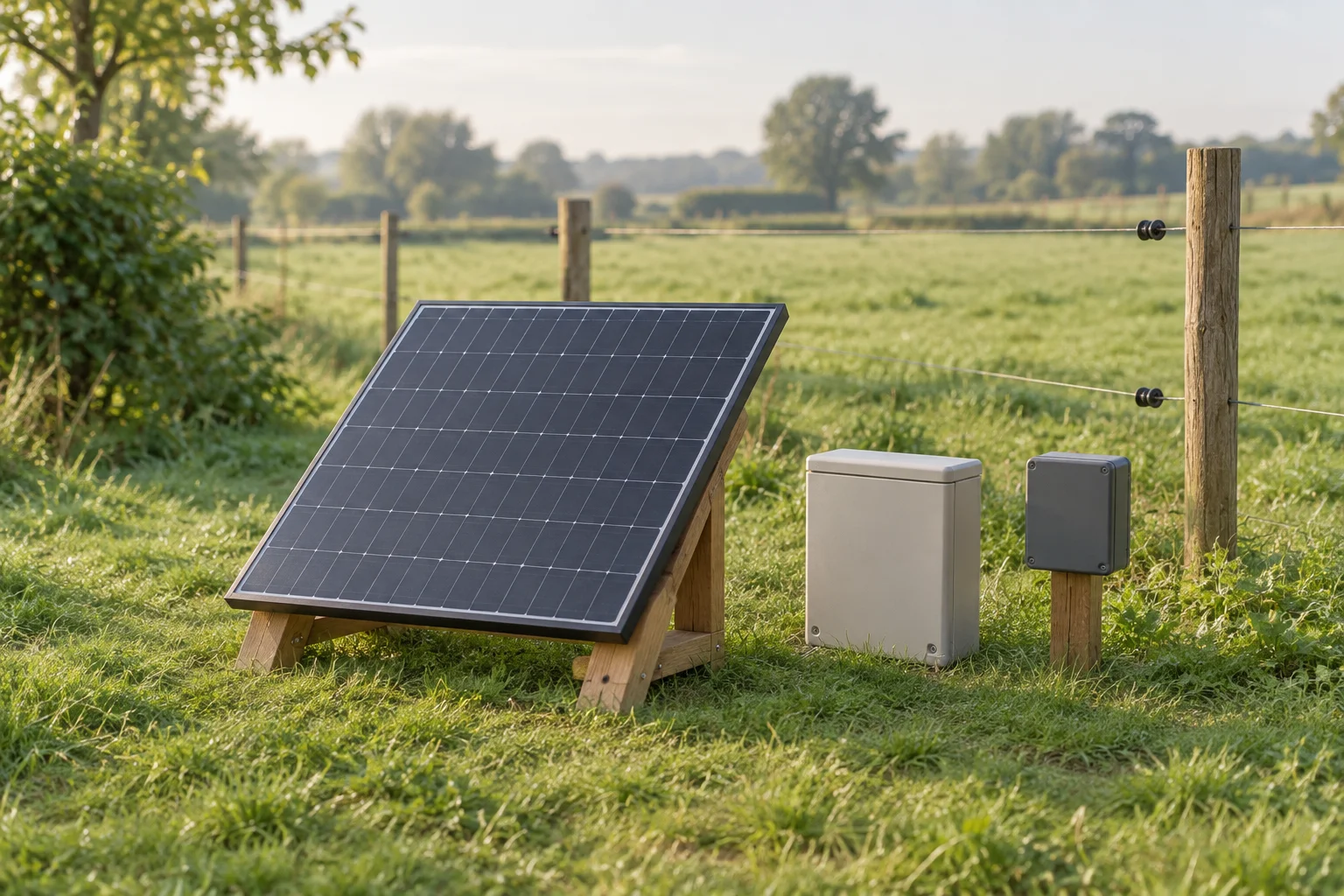

Posizionare il pannello considerando ombra, protezione e ispezione
Osserva il luogo in momenti diversi: il pannello finisce in ombra? La vegetazione potrebbe togliergli luce in seguito? Verifica di poter fissare saldamente il pannello secondo le istruzioni del prodotto scelto e di poter raggiungere pannello, involucro e cavi per ispezionarli. Anche lo sporco sul pannello e le differenze stagionali sono aspetti da considerare se la produzione di energia è inferiore alle attese. Consulta le indicazioni relative alla luce e allo sporco.
Il fatto che un pannello solare sia adatto all’esterno non dice nulla sul luogo in cui è consentito collocare un regolatore di carica separato o una batteria. Controlla la protezione richiesta per ogni componente e non lasciare i collegamenti accessibili senza protezione. Il manuale di installazione Victron prescrive la protezione dei collegamenti per il regolatore che descrive; per gli altri prodotti, segui le rispettive istruzioni.
Collegare l’impianto solare secondo le istruzioni del produttore
- Confronta i manuali dei modelli esatti di elettrificatore e pannello, della batteria e dell’eventuale regolatore separato.
- Verifica che la combinazione, i punti di collegamento, le protezioni e le impostazioni siano esplicitamente supportati.
- Fai eseguire i collegamenti elettrici e la messa in funzione secondo le relative istruzioni. In caso di dubbi, rivolgiti a un esperto.
- Controlla poi le indicazioni dell’elettrificatore e testa anche il recinto.
Non adottare la sequenza di collegamento tratta dal manuale di un altro modello. Per uno specifico regolatore Victron, per esempio, la sequenza prescritta è legata al rilevamento della tensione della batteria. Questo non la rende un’istruzione generale per gli elettrificatori.
Distinguere i problemi di carica da quelli del recinto
Individua prima quale parte non funziona come ti aspetti. Eviterai così di sostituire un pannello quando il problema è nel recinto, o viceversa.
| Che cosa noti? | Controlla prima | Passaggio successivo |
|---|---|---|
| La batteria sembra caricarsi troppo poco | L’indicatore di carica, la luce che raggiunge il pannello, lo sporco visibile e i messaggi di errore | Segui le indicazioni del produttore interessato per individuare il problema; se necessario, affida i controlli elettrici a un esperto. |
| L’alimentazione sembra funzionare, ma il filo no | La vegetazione e i danni visibili a isolatori e collegamenti | Testa il recinto con un tester per recinti adatto, secondo le istruzioni del sistema. |
Con un regolatore di carica, una corrente di carica bassa o assente può anche significare che la batteria è già carica; da sola non dimostra la presenza di un guasto. Victron distingue diverse cause di una corrente di carica bassa. Una bassa tensione sul recinto può essere legata, separatamente, anche alla messa a terra, agli isolatori, ai collegamenti o alla vegetazione. Consulta le indicazioni Gallagher per individuare il problema e la spiegazione su come misurare la tensione. La spia di carica non sostituisce questa misurazione.
