Scegliere il cavo interrato per la recinzione elettrica e pianificarne il percorso
Per scegliere un cavo interrato per la recinzione elettrica considera la funzione del percorso, non solo la lunghezza. Il cavo va dall’apparecchio alla recinzione, passa sotto un cancello o arriva al sistema di messa a terra? Controlla poi se il produttore indica che il cavo scelto è adatto all’uso previsto e all’eventuale posa interrata. AKO mostra i diversi usi possibili di un cavo isolato per recinzioni elettriche.
Indice
- Prodotti per questa guida
- Alimentazione, passaggio interrato e messa a terra: quale cavo per ogni funzione?
- Isolamento e idoneità per l’apparecchio, l’uso esterno e la posa interrata
- Proteggere il percorso del cavo presso cancelli e punti di passaggio
- Controllare i punti di collegamento secondo il manuale
Utile per questa guida
Questi prodotti sono legati agli argomenti di questa guida. Per ciascuno, scopri come si usa e a cosa prestare attenzione nella scelta.
Un cavo per il collegamento di messa a terra

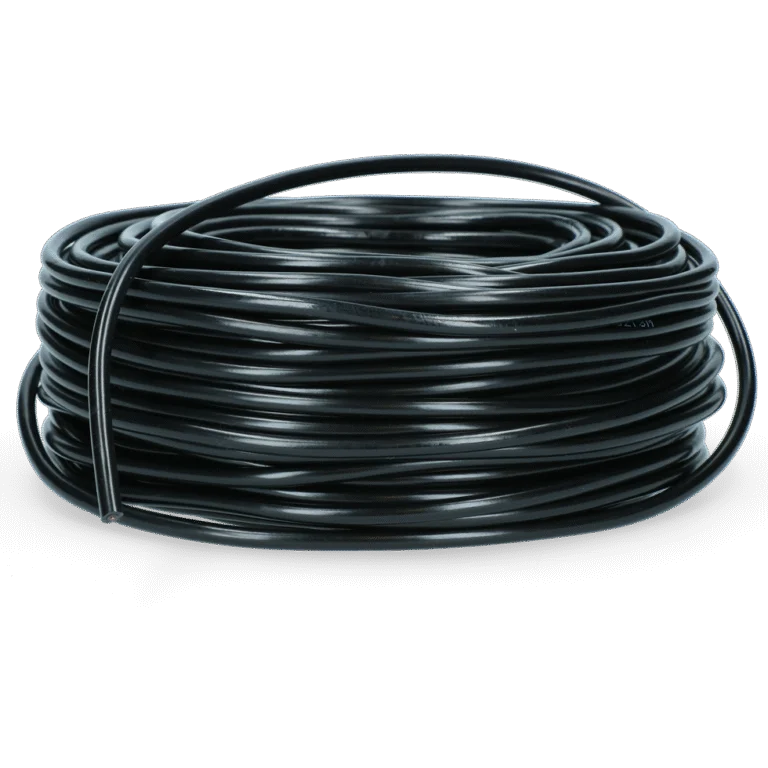

Cavo di messa a terra in rame, 1,6 mm, 50 m – ZoneGuard
Questo cavo di messa a terra in rame è adatto al collegamento con il punto di messa a terra, anche se una parte del percorso è interrata.
A cosa fare attenzione nella scelta Misura l'intero percorso e verifica che 50 metri siano sufficienti; non usare automaticamente questo cavo di messa a terra per alimentare la recinzione.
Un collegamento corto alla recinzione
Cavo di collegamento per filo e nastro con pinza a coccodrillo, 100 cm – ZoneGuard
Con questo cavo di collegamento porti la corrente da un apparecchio per recinzioni elettriche posto nelle vicinanze al filo o al nastro.
A cosa fare attenzione nella scelta Verifica che 100 cm bastino per raggiungere il punto di collegamento e che il morsetto a coccodrillo sia adatto al tuo conduttore.
Controllare la recinzione elettrica
Tester per recinzioni elettriche con 6 livelli LED – ZoneGuard Multilight
Questo tester indica il livello di tensione con sei spie presso la recinzione o alle uscite dell'apparecchio.
A cosa fare attenzione nella scelta Dopo il collegamento, confronta la misurazione prima e dopo il cancello, anche quando è aperto.
Alimentazione, passaggio interrato e messa a terra: quale cavo per ogni funzione?
Il nome cavo interrato non indica a quale morsetto vada collegato. Nel tuo schema tieni separati il collegamento alla recinzione alimentata e quello alla messa a terra. Uno schema di collegamento di AKO mostra questa distinzione per uno dei suoi sistemi di recinzione; per i tuoi punti di collegamento segui sempre il manuale del tuo apparecchio.
| Funzione | Da e verso | Domanda da porsi nella pianificazione |
|---|---|---|
| Alimentazione | Dal morsetto previsto per la recinzione sull’apparecchio al conduttore alimentato. | Dove sbuca il cavo presso la recinzione? |
| Passaggio | Tra i conduttori alimentati previsti ai due lati di un cancello. | Il lato opposto deve rimanere alimentato anche quando il cancello è aperto? |
| Messa a terra | Dal morsetto di terra dell’apparecchio al sistema di messa a terra. | Da dove passa questo collegamento separato? |
La recinzione oltre un cancello viene alimentata solo attraverso il cancello stesso? In tal caso potrebbe servire un collegamento isolato adatto che passi sotto il varco, per mantenere alimentato il lato opposto anche a cancello aperto. Se quel lato è già alimentato attraverso un altro percorso, non ne consegue automaticamente che serva un ulteriore collegamento interrato. Un esempio fornito da un produttore illustra il principio di un collegamento sotto un cancello; non è una prescrizione per una specifica installazione nei Paesi Bassi.
Isolamento e idoneità per l’apparecchio, l’uso esterno e la posa interrata

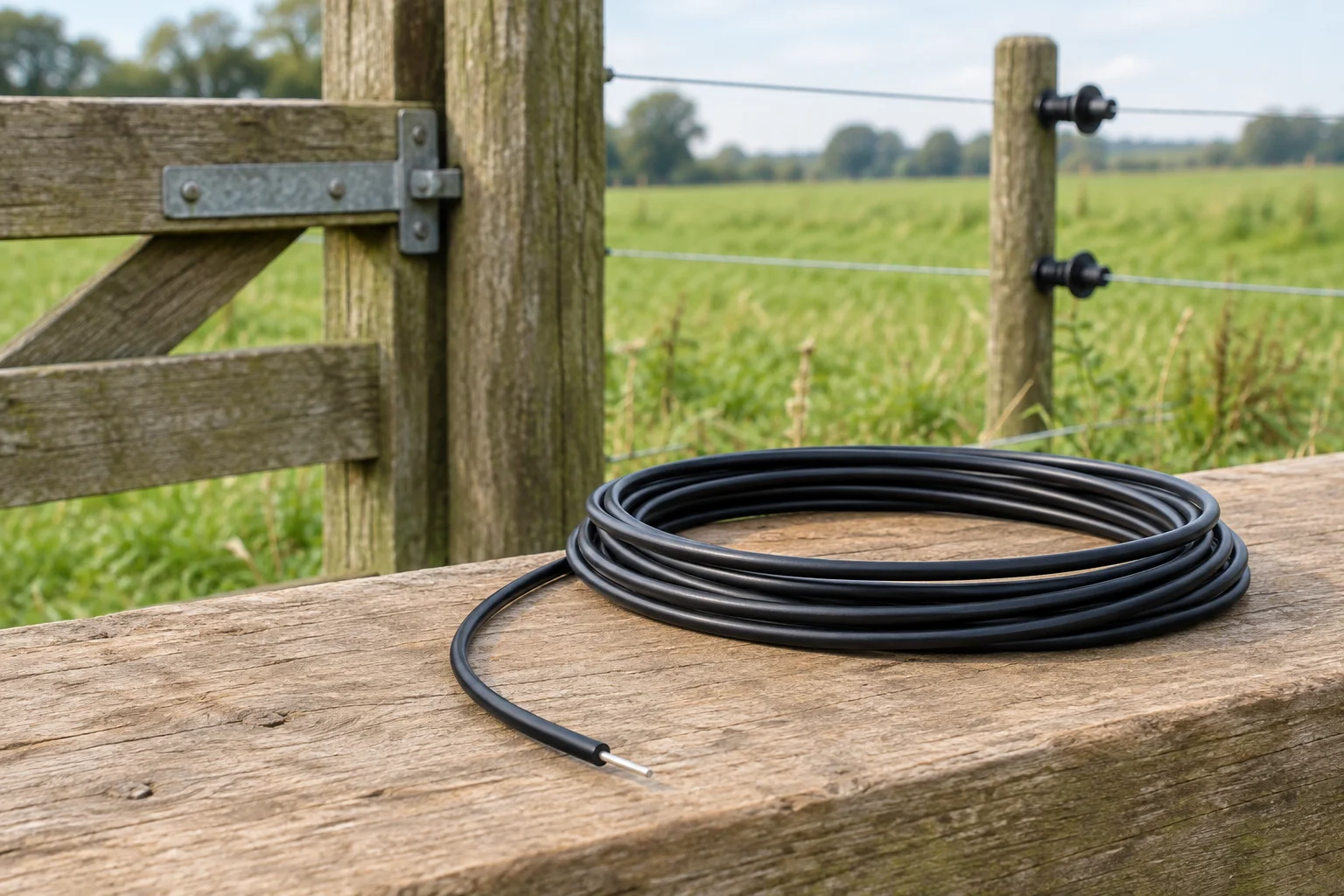

Leggi le specifiche del cavo preciso che intendi usare. Cerca un’indicazione esplicita dell’uso per recinzioni elettriche e verifica presso il produttore se il cavo è adatto all’apparecchio e al luogo previsto: all’esterno e, dove necessario, interrato. Un tubo di protezione non dimostra che un cavo qualsiasi sia adatto agli impulsi della recinzione. AKO indica esplicitamente questi usi per il suo cavo interrato isolato.
- Lunghezza: considera il percorso con le curve e i tratti fuori terra, non solo la larghezza del cancello.
- Conduttore: per un percorso più lungo confronta anche la resistenza dichiarata per metro; il diametro esterno non dice quanto bene conduca l’anima del cavo.
- Collegamento: controlla che il connettore sia adatto al cavo e al filo, alla corda o al nastro.
Anche la solidità e l’integrità dei contatti influiscono sul funzionamento. AKO tratta la resistenza del cavo e i difetti dei collegamenti.
Proteggere il percorso del cavo presso cancelli e punti di passaggio
Ripercorri il tracciato e segna l’apparecchio, il cancello, i punti in cui il cavo entra ed esce dal terreno e i punti di collegamento. Fai attenzione ai luoghi in cui veicoli, animali o lavori potrebbero danneggiare il cavo. Scegli la protezione tenendo conto delle informazioni sul cavo e del manuale dell’apparecchio. Per un tratto interrato danneggiato, AKO indica un cavo ad alta tensione adatto all’interno di un tubo di protezione.
Prima di scavare, verifica quali cavi e tubazioni potrebbero trovarsi lungo il percorso. Nei Paesi Bassi, prima di scavare con mezzi meccanici o far eseguire uno scavo con tali mezzi è obbligatorio presentare una notifica KLIC, anche se è un’altra persona a scavare sul tuo terreno. Per gli scavi a mano questo obbligo di notifica previsto dalla legge non si applica, ma anche in quel caso potresti colpire cavi e tubazioni. Consulta le spiegazioni del Kadaster sulla notifica degli scavi e sugli scavi a mano.
Controllare i punti di collegamento secondo il manuale
Confronta lo schema del percorso con il manuale del tuo apparecchio. La posizione e la configurazione dei punti di collegamento variano a seconda del modello. Spegni l’apparecchio secondo le istruzioni del manuale prima di toccare i collegamenti. Un manuale di AKO distingue il collegamento alla recinzione da quello alla messa a terra e prescrive di spegnere l’apparecchio quando si scollegano i cavi.
| Punto | Controllo |
|---|---|
| Apparecchio | L’alimentazione e la messa a terra sono collegate ai morsetti indicati nel manuale dell’apparecchio? |
| Collegamento alla recinzione | Il connettore è adatto al cavo e al conduttore e il contatto è saldo? |
| Passaggio | Le estremità arrivano ai conduttori previsti e l’isolamento visibile è integro? |
| Messa a terra | Questo percorso resta separato dal conduttore alimentato della recinzione? |
Ripristina i contatti allentati e sostituisci i cavi danneggiati con cavi adatti a quel percorso. Dopo il collegamento, verifica il funzionamento con un tester per recinzioni elettriche adatto, seguendo il manuale dell’apparecchio; se necessario, controlla anche il lato opposto di un cancello aperto. AKO cita i cavi danneggiati e i contatti allentati tra i possibili difetti; il suo manuale descrive il controllo con un tester per recinzioni elettriche.
Si può usare un normale cavo elettrico come cavo di collegamento?
Non darlo per scontato. La destinazione alla normale alimentazione elettrica non conferma che l’isolamento sia adatto agli impulsi della recinzione. Verifica che sia espressamente indicato l’uso per recinzioni elettriche e, se necessario, l’idoneità alla posa interrata. Un produttore di apparecchi per recinzioni elettriche mette in guardia nel suo manuale dall’usare un normale cavo per impianti elettrici domestici per questo collegamento.
Un cavo interrato è la stessa cosa di un cavo di messa a terra?
No. Per le recinzioni, cavo interrato può indicare anche un cavo isolato che alimenta la recinzione o un collegamento che passa sotto terra. Il collegamento alla messa a terra è un percorso separato. Le specifiche del cavo determinano gli usi a cui è adatto; il manuale dell’apparecchio indica a quale morsetto collegare il percorso. AKO cita sia la recinzione sia il sistema di messa a terra tra i possibili usi.
