Messa a terra del recinto elettrico e verifica del suo funzionamento
Guida pratica
Messa a terra del recinto elettrico e verifica del suo funzionamento
Vuoi mettere correttamente a terra un recinto elettrico? Cerca innanzitutto le istruzioni per la messa a terra del modello esatto di elettrificatore. Vi trovi i requisiti relativi al picchetto di terra, al collegamento e al posizionamento. Verifica poi il funzionamento con uno strumento e un metodo di misurazione adatti ai recinti elettrici. Non esiste un numero fisso di picchetti né un unico valore di misura valido per ogni pascolo: contano anche il terreno e le condizioni della prova.
Indice
- Prodotti per questa guida
- Perché la messa a terra chiude il circuito del recinto elettrico
- Picchetti di terra e requisiti del produttore
- Posizionare il picchetto di terra e collegarlo all’elettrificatore
- Verificare la messa a terra con uno strumento adatto
- Annotare i guasti e chiedere aiuto a un esperto
Utile per questa guida
Questi prodotti sono legati agli argomenti di questa guida. Per ciascuno, scopri come si usa e a cosa prestare attenzione nella scelta.
Un picchetto per la messa a terra
Picchetto di messa a terra zincato con morsetto, 1 m – ZoneGuard
Questo picchetto zincato con morsetto è destinato a far parte di un sistema di messa a terra ZoneGuard per recinti elettrici.
A cosa fare attenzione nella scelta Controlla nel manuale del tuo apparecchio se questo tipo di picchetto e la lunghezza di 1 metro sono adatti.
Collegare la messa a terra

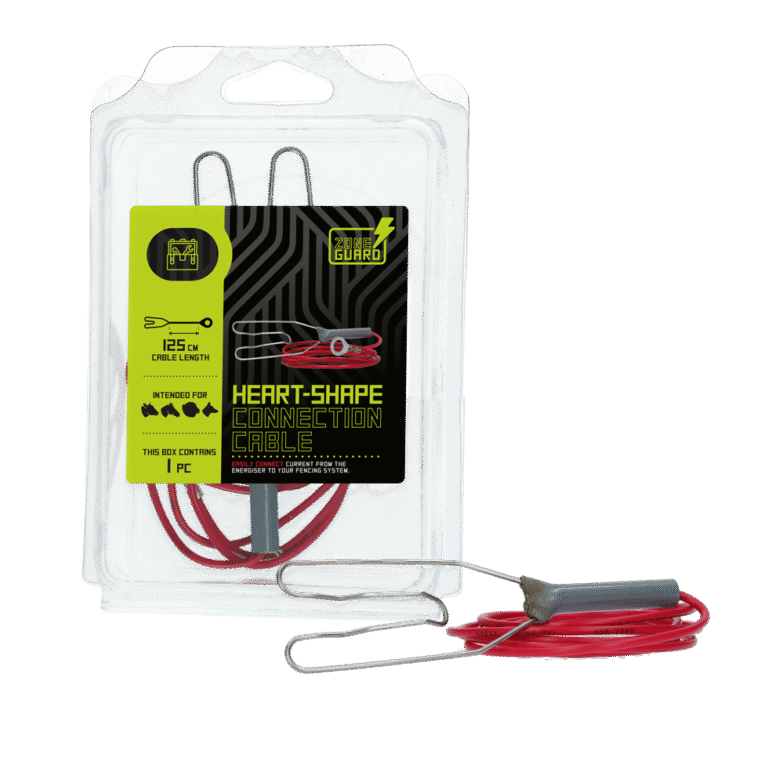

Cavo di collegamento per la messa a terra con attacco a cuore per elettrificatore per recinti elettrici, 125 cm – ZoneGuard
Questo cavo di 125 cm è destinato a collegare la messa a terra all'elettrificatore.
A cosa fare attenzione nella scelta Controlla se il modello a cuore è adatto ai punti di collegamento e se 125 cm sono sufficienti per il tuo impianto.
Se cerchi ancora componenti per il tuo impianto, puoi consultare la categoria Recinzioni. Verifica sempre la compatibilità dei singoli componenti con il tuo apparecchio.
Perché la messa a terra chiude il circuito del recinto elettrico
L’elettrificatore invia impulsi al filo del recinto. Se un animale tocca il filo mentre è a contatto con il terreno, la corrente ritorna all’apparecchio attraverso il terreno e il sistema di messa a terra. Senza un percorso di ritorno utilizzabile, il recinto non funziona come previsto. Gallagher spiega la funzione della messa a terra.
| Da | Attraverso | A |
|---|---|---|
| Elettrificatore | Filo del recinto e contatto con il terreno | Picchetto di terra e morsetto di terra dell’apparecchio |
Una spia accesa sull’apparecchio, quindi, non ti dice ancora se la messa a terra funziona a sufficienza durante l’uso. Per saperlo devi controllare il recinto e la messa a terra con un metodo di misurazione adeguato.
Picchetti di terra e requisiti del produttore
Quanti picchetti di terra servono? Non puoi stabilirlo in base alla sola lunghezza del pascolo. I manuali di diversi apparecchi Gallagher prescrivono sistemi di messa a terra differenti; per un modello più potente, Gallagher indica inoltre che un terreno asciutto può rendere necessari più picchetti. Parti quindi dai requisiti del tuo apparecchio, non dalle dimensioni indicate in un esempio relativo a un altro modello. Confronta le istruzioni per la messa a terra dei Gallagher M5800i e M10000i.
| Controlla | Di cosa hai bisogno? |
|---|---|
| Apparecchio | Marca, modello e manuale di quella precisa versione |
| Sistema di messa a terra | Tipo, lunghezza, numero e disposizione reciproca dei picchetti prescritti |
| Collegamento | Morsetto di terra indicato, cavo e morsetti |
| Posizione | Condizioni del terreno, spazio disponibile e indicazioni relative ad altri sistemi di messa a terra |
| Verifica | Strumento, prova e criteri di valutazione del risultato della misurazione |
Un esempio relativo a un modello preciso: il manuale in olandese del Gallagher B60 descrive un picchetto di terra inserito nel terreno per almeno 1 metro. Questa profondità riguarda il modello dell’esempio; non usarla come regola generale.
Posizionare il picchetto di terra e collegarlo all’elettrificatore
Scegli il punto tenendo a portata di mano i requisiti di posizionamento del tuo manuale. Verifica anche se nelle vicinanze ci sono altri sistemi di messa a terra o infrastrutture sotterranee. Il manuale del B60, per esempio, indica un requisito specifico di posizionamento rispetto ai sistemi di messa a terra dei servizi pubblici. Se non riesci a valutare bene il punto o il sottosuolo, chiedi a un installatore qualificato di esaminarli prima di posizionare il picchetto.
- Spegni l’apparecchio prima di lavorare sul recinto o sui collegamenti.
- Controlla il punto e il materiale seguendo il manuale del tuo modello.
- Tieni separati la terra e il recinto. Collega il picchetto al morsetto di terra previsto; il filo del recinto va collegato all’apposito morsetto separato.
- Controlla i collegamenti prima di accendere l’apparecchio secondo il suo manuale.
Nel B60, il morsetto verde va al picchetto di terra e quello rosso al filo del recinto. Secondo il manuale, la batteria viene collegata solo quando il recinto è pronto; così questo apparecchio si accende. Altri modelli possono avere collegamenti diversi.

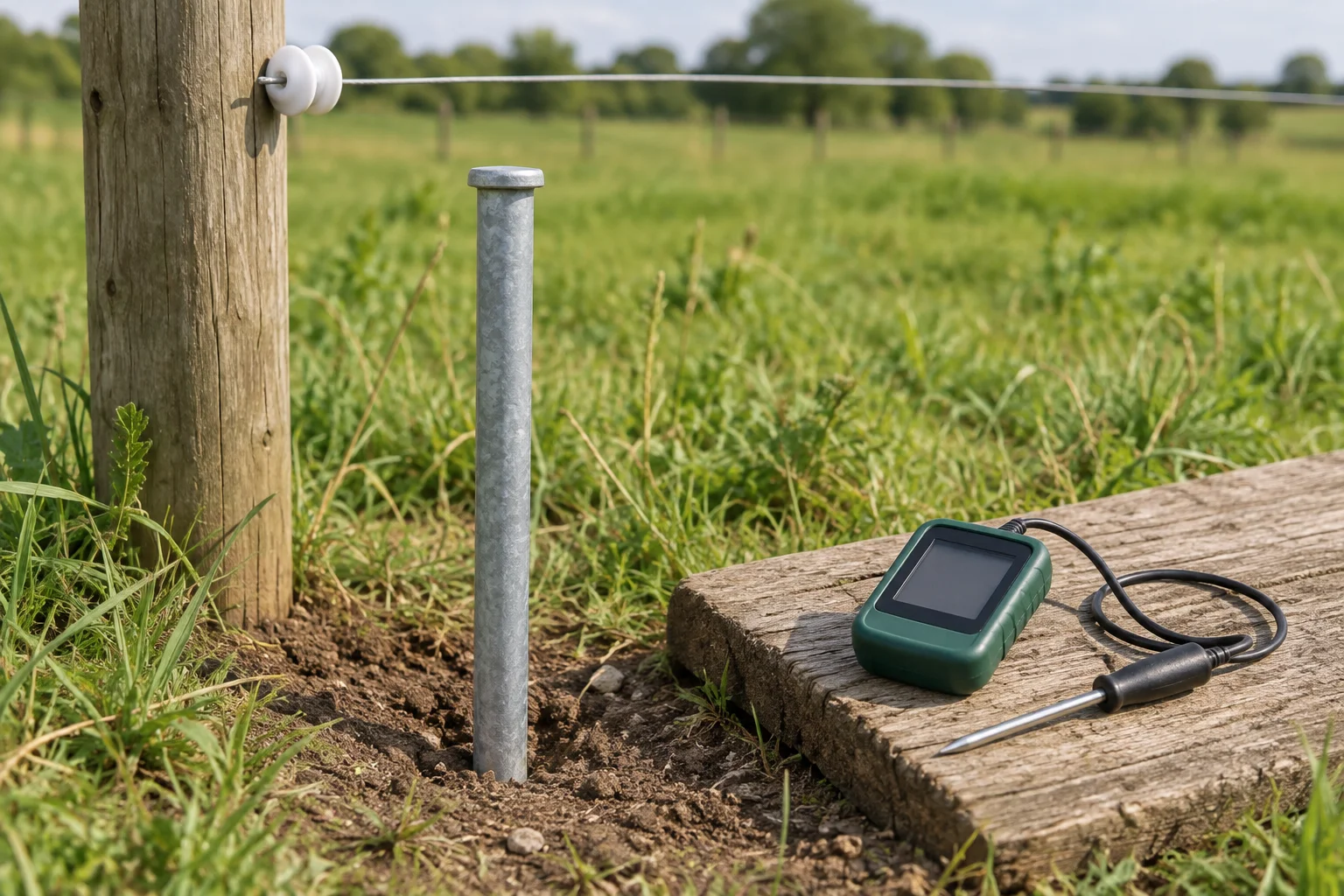

Verificare la messa a terra con uno strumento adatto
Una misurazione sul filo non equivale a una misurazione del sistema di messa a terra. Usa un voltmetro adatto ai recinti elettrici e leggi le istruzioni sia dello strumento sia dell’elettrificatore. Gallagher descrive, per il suo voltmetro digitale, una sonda di misura separata per il contatto con il terreno.
Che cosa mostra una prova della messa a terra?
In una prova descritta da Gallagher, il recinto viene temporaneamente sottoposto a un carico a 100 metri dall’apparecchio. Solo quando la tensione sul filo scende sotto 1000 volt per questa prova si effettua la misurazione presso il picchetto di terra. Le istruzioni dello strumento citato prevedono di posizionare la sonda di misura a un metro dal picchetto e considerano sufficiente un risultato inferiore a 300 volt per questa prova. Non si tratta di valori limite generali per tutti gli apparecchi o impianti. Leggi le istruzioni complete di misurazione di Gallagher.
Spegni l’apparecchio prima di posizionare o rimuovere un’asta di prova temporanea e tieni persone e animali lontani dal punto della prova. Il tuo recinto è troppo corto per la configurazione descritta, non hai uno strumento adatto o il tuo manuale indica una procedura diversa? Non trarre conclusioni dai valori di questo esempio: segui il metodo del tuo produttore oppure chiedi a uno specialista di recinti elettrici di effettuare la misurazione.
Annotare i guasti e chiedere aiuto a un esperto
Se una misurazione dà un risultato anomalo, annota quali apparecchio e strumento hai usato, dove hai misurato, in quali condizioni si trovava il terreno e quali valori hai rilevato sul filo e presso il picchetto di terra. Annota anche eventuali danni visibili o collegamenti allentati. Una tensione bassa sul filo non dimostra, da sola, che il problema sia il picchetto di terra: il manuale del B60 cita come possibili cause anche un collegamento interrotto o un cortocircuito sul recinto. Consulta le indicazioni su guasti e danni.
Se l’apparecchio o un cavo è danneggiato, oppure non riesci a eseguire il collegamento o la misurazione secondo le istruzioni, interrompi l’uso e chiedi aiuto al produttore, al rivenditore o a un installatore di recinti elettrici qualificato.
